Чернила и печатающий узел
У T830 четыре цветовых канала: голубой, пурпурный, жёлтый и матовый чёрный. Обозначения и применимость материалов сверяем по номеру продукта
Ремонт HP DesignJet T830
Выезд инженера для диагностики и ремонта на месте установки. Проверяем печать, подачу бумаги и работу сканера.
Стоимость работ согласуем после диагностики.
24 / 36 дюймовИсполненияПечать · сканирование · копияФункции4 цветаC / M / Y / mKРулон и листыПодача бумаги
Что сообщить до выезда
Модель, симптомы и условия доступа помогут подготовиться к диагностике на месте установки.
- 01Ширина и номер продукта
Укажите исполнение 24 или 36 дюймов, Product Number и серийный номер. Если возможно, подготовьте фото шильдика.
- 02Печать, скан или копия
Сообщите, на каком результате виден дефект: отпечатке из файла, сохранённом скане или бумажной копии.
- 03Бумага и оригинал
Укажите рулонную или листовую подачу, ширину бумаги и состояние сканируемого оригинала. Опишите перекос или остановку.
- 04Сообщение дисплея
Передайте полный текст сообщения или фотографию панели и действие, после которого возникает сбой.
- 05Файл и подключение
Сохраните пример отпечатка или файл скана. Сообщите способ подключения, приложение и недавние изменения настроек.
- 06Адрес выезда
Укажите город, адрес установки и условия доступа. До визита согласуем дату, стоимость выезда и диагностики.
Плоттер не печатаетРабота с ограничениямиДефект качестваСканирование и копирование
Что происходит
По симптому определяем порядок проверки материала, механики, печатной системы и обработки задания.
- 01
Полосы или пропуски видны при печати из файла, сканировании или только при копировании?
- 02
Внутренний тест печати воспроизводит дефект рабочего чертежа?
- 03
Линия на цифровом скане повторяется в одном месте при изменении положения оригинала?
- 04
Оригинал проходит сканер без перекоса и остановки, сохраняются ли тонкие линии?
- 05
Рулон и отдельные листы загружаются одинаково или сбой связан с одним способом подачи?
- 06
Проблема повторяется из разных приложений и через рабочее сетевое подключение?
Нужен воспроизводимый тест
Сохраните исходный файл, настройки задания и проблемный отпечаток. После обращения уточним, какие фотографии нужны для подготовки к визиту.
Описать неисправностьЧто проверяем и ремонтируем
Отделяем неисправность оборудования от проблемы с бумагой, файлом или подключением. Состав работ определяем после диагностики.
- 01
Печать из файла
Сравниваем диагностический тест с рабочим чертежом. Проверяем печатающий узел, чернильную систему, бумагу и режим печати.
- 02
Подача бумаги
Проверяем загрузку рулона и листов, протяжку и автоматическую обрезку. Уточняем причину перекоса или остановки носителя.
- 03
Сканирование оригинала
Оцениваем цифровой скан, подачу оригинала и состояние стеклянных планок CIS. Проверяем необходимость очистки и калибровки.
- 04
Копирование
Раздельно проверяем сканирование и печать, чтобы определить, на каком этапе появляется дефект копии.
- 05
Сеть и обработка задания
Сопоставляем работу с внутренним тестом, подключением Ethernet или Wi-Fi, очередью печати и настройками приложения.
- 06
Восстановление и настройка
Согласуем необходимые работы после диагностики. По завершении проверяем печать, сканирование и копирование в рабочем сценарии.
Характеристики и исполнения
У HP DesignJet T830 есть разные исполнения. Сверьте ширину и номер продукта на шильдике вашего аппарата.

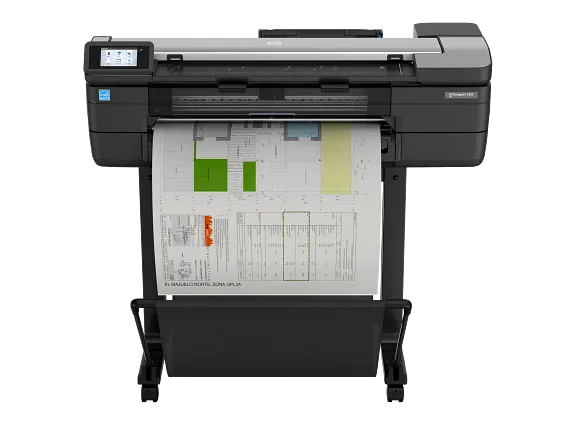

| Параметр | DesignJet T830 — 24 дюйма | DesignJet T830 — 36 дюймов |
|---|---|---|
| Номера продукта | F9A28A / F9A28D / F9A28E | F9A30A / F9A30D |
| Ширина рулона | 279–610 мм | 279–914 мм |
| Линейный чертёж A1 | От 26 с/A1; до 81 A1/ч | От 25 с/A1; до 82 A1/ч |
| Функции | Печать, сканирование, копирование | Печать, сканирование, копирование |
| Разрешение печати | До 2400 × 1200 dpi* | До 2400 × 1200 dpi* |
| Сканер | Протяжный CIS, до 600 dpi | Протяжный CIS, до 600 dpi |
| Чернильные каналы | C / M / Y / матовый чёрный | C / M / Y / матовый чёрный |
* Указано оптимизированное разрешение печати. Скорость указана по механическим тестам HP: режим Fast с Economode, подходящая бумага и оригинальные чернила. Время обработки файла и фактический результат зависят от задания и настроек. Ревизии A/D/E и региональные исполнения не считаем автоматически взаимозаменяемыми. Размеры, вес и допустимые материалы уточняем по конкретному исполнению.
Как определить ваше исполнение
Найдите название модели, Product Number и серийный номер на шильдике. Укажите эти данные в заявке. Фотографию шильдика можно отправить на service@exosource.ru.
Указать исполнение в заявкеРасходные материалы и ресурсные узлы
Подбираем материалы и узлы для точной модели. Совместимость проверяем по Product Number и серийному номеру.
Подбор зависит от конфигурацииПодача и обрезка бумаги
Учитываем ширину 24 или 36 дюймов, используемый рулон и листовую подачу. Необходимость замены узлов определяем после диагностики
Сканер и подача оригинала
Проверяем состояние стеклянных планок, протяжку и калибровку. Полоса на скане сама по себе не означает необходимость замены сканера
Конфигурация оборудования
Совместимость узлов и материалов проверяем по номеру модификации, региональному исполнению и серийному номеру, без автоматического переноса между ревизиями
Перечень описывает направления подбора, а не взаимозаменяемые артикулы. Точные обозначения, совместимость, наличие и сроки поставки подтверждаем для конкретного исполнения T830
Контроль качества после ремонта
Проверяем результат на согласованном файле и материале. Фиксируем качество печати и работу оборудования после ремонта.
Контрольный материалРабочий файл, согласованные настройки и бумага
- 01Печатный тестВ протокол
Проверяем линии, заливки и читаемость чертежа из согласованного файла.
- 02Цифровой сканВ протокол
Оцениваем геометрию, стыки, тонкие линии и сохранённый файл при выбранном разрешении.
- 03Контрольная копияВ протокол
Сравниваем оригинал и бумажную копию после раздельной проверки печати и сканера.
- 04Подача и передача файловВ протокол
Проверяем используемый носитель, протяжку оригинала и рабочий способ отправки задания или получения скана.
Подготовка к выезду
До приезда инженера уточняем доступ к плоттеру, используемую бумагу и подключение. Это помогает проверить неисправность в ваших рабочих условиях.
Доступ к МФУ
Подготовьте место для работы с рулоном, осмотра корпуса и прохождения оригинала через сканер.
Материал для проверки
Нужны используемая бумага, образец чертежа и оригинал, по которым можно сравнить печать, скан и копию.
Сеть и рабочее место
Уточняем доступ к Ethernet или Wi-Fi, рабочему приложению и месту сохранения сканов.
Конкретное исполнение
Ширину, региональную ревизию и установленную конфигурацию сверяем по Product Number. Историческое описание серии не гарантирует работу всех облачных функций.
Рабочий файл→Компьютер→Подключение→CAD, GIS и графическая широкоформатная печать→Приёмка
Выезд и обслуживание
Инженер приезжает к месту установки плоттера, проводит диагностику и определяет необходимые работы. До визита письменно согласуем дату, стоимость и условия выезда и диагностики. Состав, стоимость и сроки ремонта согласуем по результатам диагностики.
- До выездаПроверка задачи
- Не работаетОстановка
- Работает со сбоямиОграничения
- Дефект отпечаткаКачество
- Обработка заданияФайл и подключение
- Плановые работыРегламент
Выезд к месту установки
Инженер проверяет печать, сканирование и копирование на вашей площадке с учётом доступности оборудования и оригиналов.
Согласование визита
До выезда письменно фиксируем дату, стоимость и условия выезда и диагностики.
Работы по результатам проверки
Состав, стоимость и сроки ремонта согласуем после диагностики печатающего узла, подачи и сканирующего тракта.
Ремонт на площадке
Возможность выполнить работы на месте зависит от причины неисправности и доступа. Если нужен сервисный центр, согласуем этот вариант отдельно.
Подбор материалов и узлов
Совместимость, доступность и условия поставки подтверждаем по ширине исполнения, номеру продукта и серийному номеру.
Проверка результата
Фиксируем выполненные работы и результаты печати, сканирования и копирования. Порядок планового обслуживания согласуем под вашу нагрузку.
Обслуживание HP DesignJet T830
У T830 есть исполнения 24 и 36 дюймов и несколько ревизий. До подбора узлов сверяем Product Number, серийный номер и фактическую комплектацию. Доступность деталей, поддерживаемое подключение и объём ремонта подтверждаем для вашего аппарата.
Эксплуатацияконтрольный образец, регламент, запас деталей
Ремонтсерийный номер, комплектация, опции, журнал ошибок
Заменапроверка рабочего процесса, перенос профилей и заданий
Вопросы о сервисе
Можно ли отремонтировать плоттер на месте?
Выезд инженера возможен. Возможность ремонта на месте зависит от неисправности, доступа к оборудованию и необходимых работ. Если потребуется ремонт в сервисном центре, согласуем его отдельно.
Что подготовить к приезду инженера?
Укажите модель, ширину исполнения, симптомы, город и адрес установки. Сообщите, где виден дефект: на отпечатке из файла, цифровом скане или копии. Если возможно, подготовьте фотографию шильдика и пример дефекта.
Полоса на копии означает неисправность сканера?
Не всегда. Сначала сравниваем печать из файла, сохранённый скан и копию. Так можно отделить дефект печати от проблемы при сканировании. Проверяем подачу оригинала, загрязнение стеклянных планок CIS, калибровку и настройки; замену узла не назначаем по одному признаку.
Чем отличаются T830 на 24 и 36 дюймов?

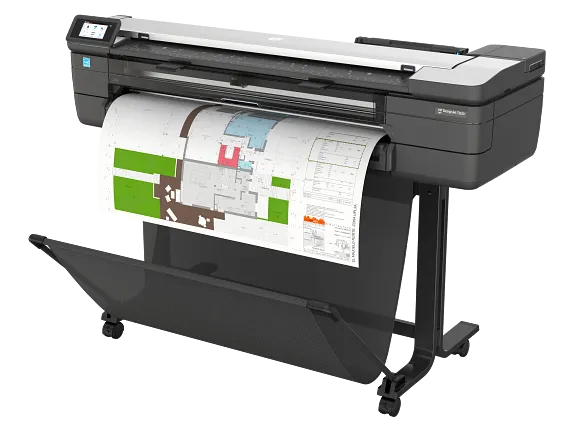

Прежде всего шириной: рулон 279–610 мм у версии 24 дюйма и 279–914 мм у версии 36 дюймов. Обе версии печатают, сканируют и копируют; скорость и комплектация уточняются по номеру продукта. Фотография на этой странице показывает исполнение 36 дюймов.
Можно ли по названию T830 заказать любые расходные материалы серии?
Перед заказом сверяем Product Number, региональное исполнение и обозначения установленных материалов. Название семейства не заменяет проверку совместимости; наличие и сроки поставки согласуем отдельно.
Сколько стоит выезд и ремонт HP DesignJet T830?
Дату, стоимость и условия выезда и диагностики согласуем заранее после уточнения адреса и задачи. Состав, стоимость и сроки ремонта подтверждаем по результатам диагностики; дополнительные работы требуют отдельного согласования.
Вызвать инженера для HP DesignJet T830
Укажите модель, симптомы, город и адрес установки. Дату, стоимость и условия выезда согласуем заранее.
