Ремонт HP DesignJet XL 3800 MFP

Сервис печатающей системы, рулонного тракта, сканирования и финишных модулей с контролем непрерывности инженерного потока.

Смета после диагностики модели и установленной конфигурации.

Передать код ошибки Обсудить SLA

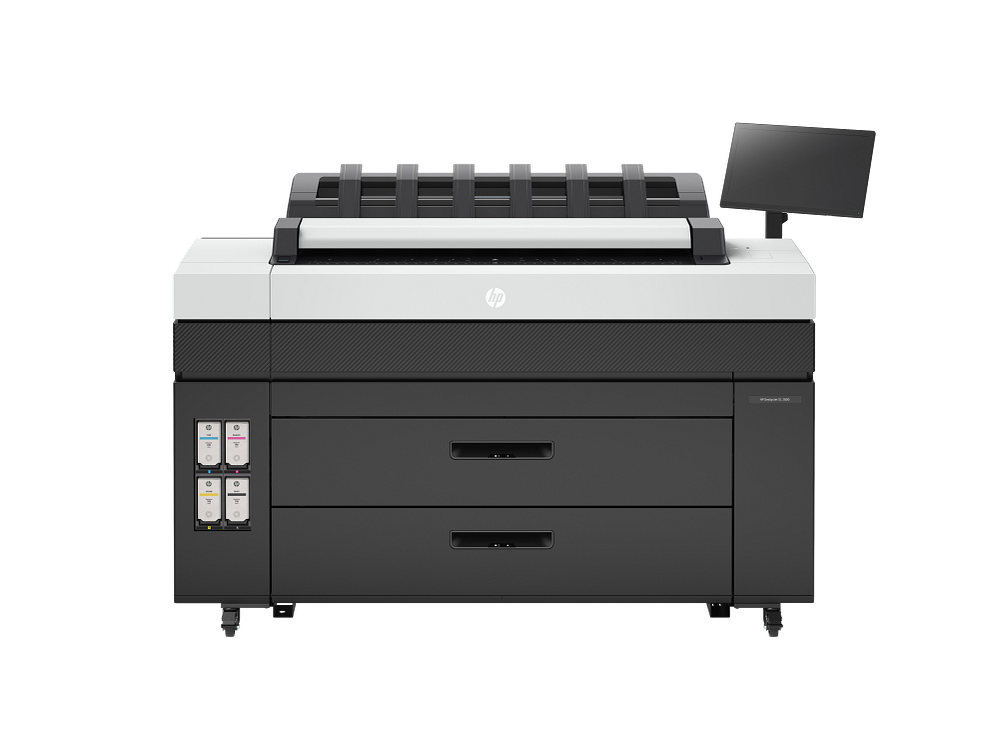

HP DesignJet XL 3800 Multifunction Printer

7QR88AПродуктовый номер HP в каталогеДо 360 листов A1/ч; 10 с/A1Скорость печатиЛучшее качество: до 2400 × 1200 оптимизированных dpiРазрешение печатиГигабитный EthernetПодключениерулонная подача, стакер, автоматический резак, прямой тракт сканераПодача и приём материала

Что сообщить до выезда

Уточняем конфигурацию, признаки неисправности и её влияние на производство.

01
Идентификация системы
Нужны точная модель, серийный номер, продуктовый номер и перечень установленных опций.
02
Код и момент события
Передайте полный код с панели, время появления и действие, после которого возникла неисправность.
03
Контроллер и программный контур
Укажите версию прошивки, контроллер, RIP или DFE, драйвер, профиль и формат проблемного задания.
04
Нагрузка и повторяемость
Нужны счётчики, типичная сменная нагрузка, частота проявления и влияние на очередь производства.
05
Материал и задание
Зафиксируйте тип, ширину или формат, партию материала, режим печати и файл, на котором виден дефект.
06
Диагностический пакет
Приложите фото панели и шильдика, тестовый отпечаток, журнал событий и короткое видео при механическом шуме.
07
Конфигурация рулонов
Укажите число установленных рулонов, ширину, тип материала и лоток, на котором возникает событие.
08
Приём и финишинг
Зафиксируйте конфигурацию стакера, папки и других выходных модулей.
09
Рабочий поток
Нужны версии HP SmartStream, HP Click или другого ПО, очередь и проблемный файл.
10
Модули системы
Перечислите рулонные лотки, сканер, стакер, папку и другие подключённые модули.

Производство остановленоРабота с ограничениямиДефект качестваОбработка задания и RIP

Что происходит

По симптому определяем порядок проверки материала, механики, печатной системы и обработки задания.

01
На каком рулоне, ширине и типе материала повторяется неисправность?
02
Событие возникает при печати, сканировании, смене рулона или передаче листа в финишер?
03
Есть ли пропуски сопел, полосы между модулями или нестабильность плотности?
04
Сохраняется ли геометрия листа после прохождения всего транспортного тракта?
05
Ошибка воспроизводится из внутреннего теста, HP SmartStream, HP Click или только из одной очереди?
06
Как меняются счётчики и журналы ошибок перед остановкой?
07
На границе каких модулей возникает остановка или потеря регистрации материала?

Нужен воспроизводимый тест

Прикладываем исходный файл, настройки задания и полный контрольный отпечаток без обрезки зоны дефекта.

Передать контрольный отпечаток

Технологический тракт

Проверка идёт по ходу задания, от материала и печати до приёмки и цифрового контура.

01
Рулонные модули
Загрузка, определение ширины, натяжение и выбор активного рулона.
02
Транспорт полотна
Регистрация, вакуум, датчики и стабильность шага материала.
03
Печатающая система
Модули головок, подача чернил и однородность печати по ширине.
04
Сушка и выход
Стабилизация отпечатка, резка и передача в приёмный модуль.
05
Сканирующая система
CIS, калибровка, прижим оригинала и сшивка изображения.
06
Стакер и папка
Согласование транспорта, датчиков и режима финишного модуля.
07
Контроллер потока
Очередь, рабочее ПО, сеть, хранение заданий и журналирование.
08
Тип тракта: XL
Межмодульный транспорт
Передача листа между печатью, резкой, сканированием, укладкой и финишингом.

Расходные материалы и ресурсные узлы

Подбираем материалы и узлы для точной модели. Совместимость проверяем по Product Number и серийному номеру.

Подтверждённые обозначения

4S5B3A

Картридж HP 768 пурпурный, 500 мл

4S5B4A

Картридж HP 768 жёлтый, 500 мл

4S5B5A

Картридж HP 768 голубой, 500 мл

4S5B6A

Картридж HP 768 чёрный, 500 мл

7K5U5A

Печатающая головка HP 769 чёрный/пурпурный, позиции 1-2

7K5U6A

Печатающая головка HP 769 голубой/жёлтый, позиции 3-4

7K5U7A

Печатающая головка HP 769 пурпурный/чёрный, позиции 5-6

3EE18A

Картридж обслуживания HP 768 DesignJet

Коды опубликованы HP непосредственно для DesignJet XL 3800 MFP. Позицию головки сверяем с маркировкой слота и серийным номером аппарата

Контроль качества после ремонта

Проверяем результат на согласованном файле и материале. Фиксируем качество печати и работу оборудования после ремонта.

Контрольный материалЭталонный файл, рабочий preset и повторяемый режим

01
Полоса сопел
Оцениваем работу печатающих модулей по всей ширине.
В протокол
02
Стыки модулей
Контролируем видимые границы, равномерность и регистрацию цветов.
В протокол
03
Геометрия листа
Проверяем масштаб, прямоугольность и длину подачи.
В протокол
04
Сканирование
Для МФУ проверяем сшивку CIS, масштаб и передачу файла.
В протокол
05
Выходной тракт
Проводим серию листов через резку, стакер и установленный финишер.
В протокол
06
Рабочая очередь
Повторяем контрольный файл через фактический программный маршрут.
В протокол
07
Полный маршрут
Проводим лист через все модули, задействованные в рабочем сценарии.
В протокол

Площадка и интеграция

Сервис начинается до двери: доступ, рабочая зона, питание, климат, сеть и смежные системы.

Проверенные характеристики модели

Продуктовый номер HP в каталоге

7QR88A

Скорость печати

До 360 листов A1/ч; 10 с/A1

Разрешение печати

Лучшее качество: до 2400 × 1200 оптимизированных dpi

Подключение

Гигабитный Ethernet

Подача и приём материала

рулонная подача, стакер, автоматический резак, прямой тракт сканера

Скорость сканирования

Сканирование: до 3 дюйм/с в цвете, до 10 дюйм/с в монохромном режиме (200 dpi)

Память

128 ГБ для обработки файлов

Габариты и масса

Проверяем место установки, нагрузку на пол и сервисные зоны по документации конкретной системы.

Маршрут доступа

Фиксируем двери, повороты, лифт, разгрузку и возможность перемещения модулей.

Электропитание

Сверяем выделенную линию, защиту и требования установленной конфигурации.

Климат и пыль

Проверяем рабочий диапазон среды и факторы, влияющие на носитель и оптику.

Сеть и ПО

Учитываем сервер очереди, лицензии, обновления, резервирование и права доступа.

Финишная линия

Проверяем интерфейс, геометрию передачи и ответственность за внешние модули.

Модульная конфигурация

Размер, масса, питание и проходы сверяются для фактически установленного состава.

RIP или DFEСетьКонтроллерВысокопроизводительная инженерная печатьПриёмка

SLA вокруг производства

Не покопийный контракт. Сервис рассчитывается по риску простоя, нагрузке и фактической конфигурации.

До выездаПроверка задачи
Не работаетОстановка
Работает со сбоямиОграничения
Дефект отпечаткаКачество
Обработка заданияRIP и данные
Плановые работыРегламент

Класс инцидента

Разделяем остановку производства, деградацию качества и плановую сервисную задачу.

Маршрут эскалации

Согласуем удалённую первичную проверку, выезд, доступ к узлам и необходимость технической поддержки площадки.

Граница ответственности

Фиксируем конфигурацию линии, внешние системы, материалы заказчика и работы смежных подрядчиков.

Комплект обеспечения

Ресурсные узлы и материалы подбираются по серийному номеру, установленным опциям и региону поставки.

Критерий восстановления

Результат принимается по согласованному тесту, контрольному файлу и производственному материалу.

Протокол работ

В отчёте сохраняем исходный симптом, измерения, заменённые позиции, настройки и результат контрольного прогона.

Расчёт для DesignJet

Оценка формируется после проверки симптома, исполнения, доступа и требуемого состава работ. Публичная фиксированная ставка не применяется.

Обслуживание действующего оборудования

Проверяем точную конфигурацию, регион поставки, доступность ресурсных узлов и требования действующей производственной линии.

Эксплуатацияконтрольный образец, регламент, запас деталей

Ремонтсерийный номер, комплектация, опции, журнал ошибок

Заменапроверка рабочего процесса, перенос профилей и заданий

Вопросы о сервисе

Нужно ли останавливать всю систему для диагностики?

Режим работ определяем по коду события, доступу к узлу и риску для печатающего тракта. Окно остановки согласуется с производством.

Проверяется ли внешний финишер?

Да, если он входит в заявленную конфигурацию. Граница диагностики и ответственность за внешний модуль фиксируются до работ.

Какие данные нужны до выезда?

Точная модель, серийный номер, код ошибки, фото панели и шильдика, журналы, тестовый отпечаток, материал и описание влияния на производство.

Применяется ли покопийное обслуживание?

Нет. Для этого класса оборудования сервис рассчитывается по конфигурации, нагрузке, материалам, ресурсным узлам и согласованному SLA.

Можно ли заранее заказать узлы для HP DesignJet XL 3800 Multifunction Printer?

Проверенные обозначения опубликованы на странице, но совместимость всё равно подтверждаем по серийному номеру, региону и установленным опциям.

Как фиксируется результат?

В протоколе указываем исходный симптом, выполненные проверки, изменения, использованные позиции и результат контрольного производственного прогона.

Заявка на диагностику или расчёт SLA

Опишите неисправность и её влияние на работу. Уточним конфигурацию и условия выезда.
