Ремонт HP DesignJet Z6810 60-in Production

Диагностика печатающего тракта, механики носителя, цветового контура и программной очереди с проверкой на рабочем файле.

Смета после диагностики модели и установленной конфигурации.

Передать код ошибки Обсудить SLA

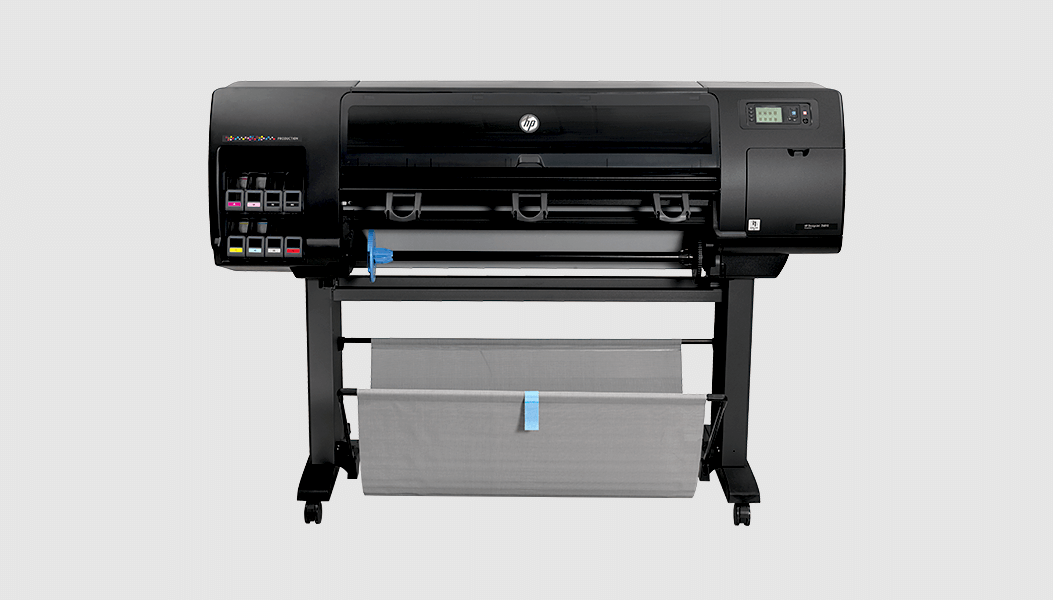

HP DesignJet Z6810 60-in Production Printer

До 1500 фут²/ч; скорость зависит от материала и режима печатиСкорость печати64 ГБ для обработки файлов (при 1 ГБ ОЗУ)Память500 ГБНакопительДо 2400 × 1200 оптимизированных dpiРазрешение печатиТермоструйная печать HPТехнология печати

Что сообщить до выезда

Уточняем конфигурацию, признаки неисправности и её влияние на производство.

01
Идентификация системы
Нужны точная модель, серийный номер, продуктовый номер и перечень установленных опций.
02
Код и момент события
Передайте полный код с панели, время появления и действие, после которого возникла неисправность.
03
Контроллер и программный контур
Укажите версию прошивки, контроллер, RIP или DFE, драйвер, профиль и формат проблемного задания.
04
Нагрузка и повторяемость
Нужны счётчики, типичная сменная нагрузка, частота проявления и влияние на очередь производства.
05
Материал и задание
Зафиксируйте тип, ширину или формат, партию материала, режим печати и файл, на котором виден дефект.
06
Диагностический пакет
Приложите фото панели и шильдика, тестовый отпечаток, журнал событий и короткое видео при механическом шуме.
07
Рулон или лист
Укажите тип подачи, ширину носителя, втулку, остаток рулона и условия хранения материала.
08
Файл и язык задания
Нужны исходный PDF или HP-GL/2, драйвер, пресет и точка возникновения ошибки в очереди.
09
Сканирующий контур
Для МФУ приложите образец сканирования и укажите режим, разрешение и место появления геометрического дефекта.
10
Стойка и корзина
Покажите стойку, корзину, ось рулона и путь готового отпечатка.

Производство остановленоРабота с ограничениямиДефект качестваОбработка задания и RIP

Что происходит

По симптому определяем порядок проверки материала, механики, печатной системы и обработки задания.

01
Дефект появляется на всех материалах или только на одной партии?
02
Проблема видна во внутреннем тесте аппарата или только в задании из рабочей станции?
03
Каретка завершает инициализацию без шума, удара или ошибки позиционирования?
04
Материал проходит регистрацию без перекоса, складки и касания печатающей зоны?
05
Сервисная станция завершает парковку и очистку печатающих головок?
06
После калибровки сохраняются точность линий, нейтральные серые и совпадение размеров?
07
Стабильны ли стойка, корзина и путь отпечатка при длинном задании?

Нужен воспроизводимый тест

Прикладываем исходный файл, настройки задания и полный контрольный отпечаток без обрезки зоны дефекта.

Передать контрольный отпечаток

Технологический тракт

Проверка идёт по ходу задания, от материала и печати до приёмки и цифрового контура.

01
Подача материала
Рулон, ось, лоток, датчики края и геометрия протяжки.
02
Каретка и энкодер
Ход каретки, ремень, энкодерная система и позиционирование.
03
Чернильный тракт
Подача чернил, печатающие головки, соединения и контроль давления.
04
Сервисная станция
Парковка, очистка, протирка и сбор отработанного материала.
05
Калибровка
Выравнивание головок, подача материала и цветовая согласованность.
06
Контроллер задания
Прошивка, память, сеть, драйвер и обработка PDF или HP-GL/2.
07
Тип тракта: S
Стойка и приём
Геометрия стойки, корзина и свободный выход длинного отпечатка.

Расходные материалы и ресурсные узлы

Подбираем материалы и узлы для точной модели. Совместимость проверяем по Product Number и серийному номеру.

Подбор зависит от конфигурации

C1Q37A

Картридж HP 773C матовый чёрный, 775 мл - EMEA

C1Q39A

Картридж HP 773C пурпурный, 775 мл - EMEA

C1Q40A

Картридж HP 773C жёлтый, 775 мл - EMEA

C1Q41A

Картридж HP 773C светло-пурпурный, 775 мл - EMEA

C1Q42A

Картридж HP 773C голубой, 775 мл - EMEA

C1Q43A

Картридж HP 773C фотографический чёрный, 775 мл - EMEA

C1Q44A

Картридж HP 773C светло-серый, 775 мл - EMEA

P2W02A

Картридж HP 774 хроматический красный, 775 мл

P2V97A

Печатающая головка HP 774 матовый чёрный/хроматический красный

P2V99A

Печатающая головка HP 774 пурпурный/жёлтый

P2V98A

Печатающая головка HP 774 светло-пурпурный/светло-голубой

P2W00A

Печатающая головка HP 774 фотографический чёрный/светло-серый

CH644A

Картридж обслуживания HP 771 DesignJet

Руководство HP прямо включает Z6810 42 и 60 дюймов и публикует региональные группы картриджей. Здесь приведена EMEA-конфигурация; точный артикул проверяется по номеру модификации, региону и серийному номеру

Контроль качества после ремонта

Проверяем результат на согласованном файле и материале. Фиксируем качество печати и работу оборудования после ремонта.

Контрольный материалЭталонный файл, рабочий preset и повторяемый режим

01
Состояние сопел
Сверяем диагностический шаблон до и после работ.
В протокол
02
Выравнивание
Проверяем двунаправленную печать и совмещение печатающих каналов.
В протокол
03
Точность линий
Контролируем геометрию, масштаб и читаемость тонких элементов.
В протокол
04
Равномерность заливки
Исключаем полосы, границы проходов и нестабильность нейтральных полей.
В протокол
05
Рендер задания
Повторяем проблемный PDF или HP-GL/2 через рабочую очередь.
В протокол
06
Сканирование МФУ
Для МФУ проверяем геометрию, сшивку CIS и передачу файла.
В протокол
07
Длинное задание
Проверяем шаг подачи и отсутствие контакта готового отпечатка с полом или корпусом.
В протокол

Площадка и интеграция

Сервис начинается до двери: доступ, рабочая зона, питание, климат, сеть и смежные системы.

Проверенные характеристики модели

Скорость печати

До 1500 фут²/ч; скорость зависит от материала и режима печати

Память

64 ГБ для обработки файлов (при 1 ГБ ОЗУ)

Накопитель

500 ГБ

Разрешение печати

До 2400 × 1200 оптимизированных dpi

Технология печати

Термоструйная печать HP

Чернильные каналы

8 каналов: M, Y, mK, pK, R, C или LC, LG, LM

Формат

60 дюймов

Рабочая зона

Проверяем доступ к сервисным крышкам, движение носителя и безопасную замену рулона.

Материал

Фиксируем хранение, акклиматизацию и совместимость профиля с фактической партией.

Питание

Сверяем линию питания и защиту с требованиями конкретного исполнения.

Климат

Температура и влажность проверяются по руководству модели и условиям материала.

Сеть

Фиксируем адресацию, доступ к очереди, обновления и права операторов.

Архив заданий

Сохраняем контрольный файл, профиль и пресет для повторной приёмки.

Зона выхода

Нужна свободная зона для корзины и безопасной работы с рулоном.

RIP или DFEСетьКонтроллерCAD, GIS и графическая широкоформатная печатьПриёмка

SLA вокруг производства

Не покопийный контракт. Сервис рассчитывается по риску простоя, нагрузке и фактической конфигурации.

До выездаПроверка задачи
Не работаетОстановка
Работает со сбоямиОграничения
Дефект отпечаткаКачество
Обработка заданияRIP и данные
Плановые работыРегламент

Класс инцидента

Разделяем остановку производства, деградацию качества и плановую сервисную задачу.

Маршрут эскалации

Согласуем удалённую первичную проверку, выезд, доступ к узлам и необходимость технической поддержки площадки.

Граница ответственности

Фиксируем конфигурацию линии, внешние системы, материалы заказчика и работы смежных подрядчиков.

Комплект обеспечения

Ресурсные узлы и материалы подбираются по серийному номеру, установленным опциям и региону поставки.

Критерий восстановления

Результат принимается по согласованному тесту, контрольному файлу и производственному материалу.

Протокол работ

В отчёте сохраняем исходный симптом, измерения, заменённые позиции, настройки и результат контрольного прогона.

Расчёт для DesignJet

Оценка формируется после проверки симптома, исполнения, доступа и требуемого состава работ. Публичная фиксированная ставка не применяется.

Доступность требует подтверждения

Модель отмечена как актуальная с ограничениями. До предложения проверяем поддержку, материалы и узлы для серийного номера.

Эксплуатацияконтрольный образец, регламент, запас деталей

Ремонтсерийный номер, комплектация, опции, журнал ошибок

Заменапроверка рабочего процесса, перенос профилей и заданий

Вопросы о сервисе

Почему нужен исходный файл задания?

Он отделяет дефект механики или печатающей системы от ошибки рендеринга, драйвера, профиля или очереди.

Можно ли оценить ремонт только по фотографии?

Фото помогает классифицировать симптом, но состав работ подтверждается после проверки тестов, журналов и конкретного исполнения.

Какие данные нужны до выезда?

Точная модель, серийный номер, код ошибки, фото панели и шильдика, журналы, тестовый отпечаток, материал и описание влияния на производство.

Применяется ли покопийное обслуживание?

Нет. Для этого класса оборудования сервис рассчитывается по конфигурации, нагрузке, материалам, ресурсным узлам и согласованному SLA.

Можно ли заранее заказать узлы для HP DesignJet Z6810 60-in Production Printer?

Обозначения зависят от регионального исполнения и установленной конфигурации. Сначала сверяем Product Number, серийный номер и опции оборудования.

Как фиксируется результат?

В протоколе указываем исходный симптом, выполненные проверки, изменения, использованные позиции и результат контрольного производственного прогона.

Заявка на диагностику или расчёт SLA

Опишите неисправность и её влияние на работу. Уточним конфигурацию и условия выезда.
