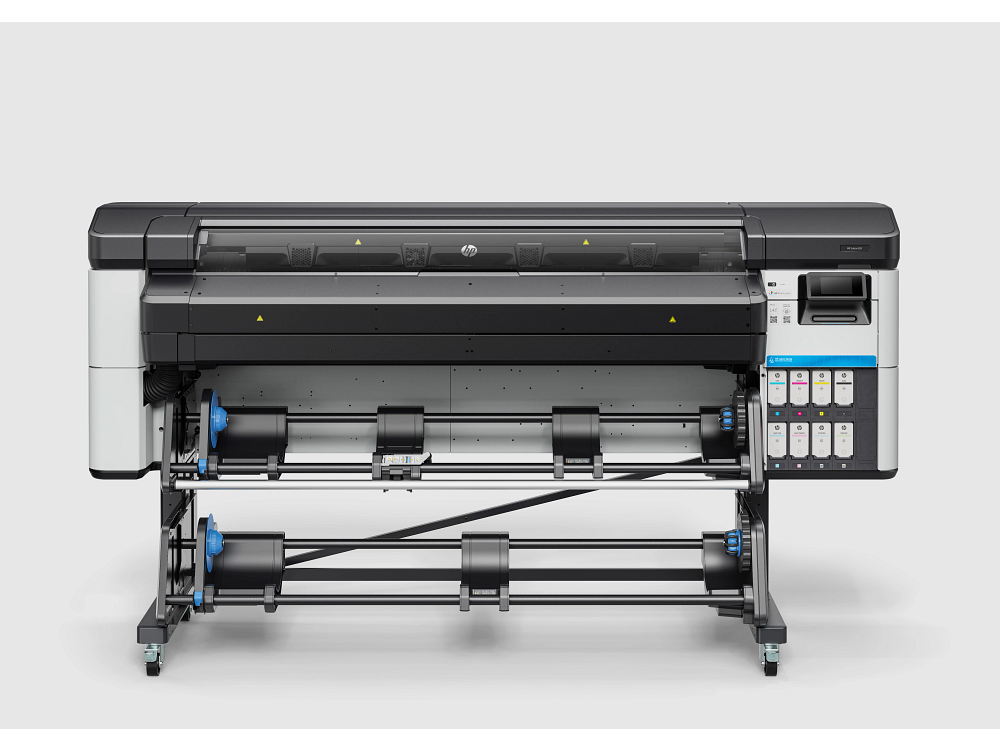

Ремонт HP Latex 630

Диагностика подачи, печатающей системы, закрепления и цветового контура на фактическом материале и рабочем режиме.

Расчёт по конфигурации, материалу, нагрузке и риску простоя.

171S2AПродуктовый номер HP в каталогеДо 35 м²/ч; скорость зависит от материала и режима печатиСкорость печатиЛучшее качество: до 1200 × 1200 dpiРазрешение печатиГигабитный EthernetПодключениерулонная подача, приёмная намотка, автоматический резакПодача и приём материала

Что сообщить до выезда

Уточняем конфигурацию, признаки неисправности и её влияние на производство.

01
Идентификация системы
Нужны точная модель, серийный номер, продуктовый номер и перечень установленных опций.
02
Код и момент события
Передайте полный код с панели, время появления и действие, после которого возникла неисправность.
03
Контроллер и программный контур
Укажите версию прошивки, контроллер, RIP или DFE, драйвер, профиль и формат проблемного задания.
04
Нагрузка и повторяемость
Нужны счётчики, типичная сменная нагрузка, частота проявления и влияние на очередь производства.
05
Материал и задание
Зафиксируйте тип, ширину или формат, партию материала, режим печати и файл, на котором виден дефект.
06
Диагностический пакет
Приложите фото панели и шильдика, тестовый отпечаток, журнал событий и короткое видео при механическом шуме.
07
Материал и партия
Укажите тип, ширину, партию, втулку, направление намотки и условия акклиматизации.
08
Чернильная конфигурация
Нужны установленные каналы, остатки, сроки ввода и сведения о белом контуре, если он предусмотрен.
09
Производственный режим
Зафиксируйте пресет, число проходов, скорость, параметры закрепления и работу приёмной намотки.
10
Закрепление и намотка
Передайте режим закрепления, параметры материала и состояние приёмной намотки.

Производство остановленоРабота с ограничениямиДефект качестваОбработка задания и RIP

Что происходит

По симптому определяем порядок проверки материала, механики, печатной системы и обработки задания.

01
Дефект связан с конкретным материалом, шириной, партией или режимом печати?
02
Стабильны ли натяжение, край полотна и намотка на всей длине задания?
03
Какие каналы теряют сопла и восстанавливаются ли они после штатной очистки?
04
Есть ли следы недозакрепления, деформации материала или нестабильности температуры?
05
Совпадает ли цвет после повторной калибровки и на контрольном профиле?
06
Событие возникает до печати, на разгоне, в устойчивом режиме или при завершении рулона?
07
Меняется ли дефект после стабилизации теплового режима и натяжения полотна?

Нужен воспроизводимый тест

Прикладываем исходный файл, настройки задания и полный контрольный отпечаток без обрезки зоны дефекта.

Передать контрольный отпечаток

Технологический тракт

Проверка идёт по ходу задания, от материала и печати до приёмки и цифрового контура.

01
Размотка и край
Ось, натяжение, край полотна и геометрия подачи.
02
Зона печати
Вакуум, высота, чистота тракта и защита от контакта с материалом.
03
Печатающая система
Головки, каналы, сервисные процедуры и стабильность нанесения.
04
Закрепление
Тепловой режим, воздушный поток и состояние материала на выходе.
05
Приёмная намотка
Натяжение, телескопирование, синхронизация и завершение задания.
06
Цветовой контур
Линеаризация, профиль, спектральный контроль и пресет материала.
07
RIP и очередь
Версия ПО, обработка файла, повтор задания и журнал событий.
08
Тип тракта: LR
Закрепление полотна
Тепловой контур, воздушный поток и стабильность материала до намотки.

Расходные материалы и ресурсные узлы

Подбираем материалы и узлы для точной модели. Совместимость проверяем по Product Number и серийному номеру.

Подтверждённые обозначения

4UV75A

Картридж с чернилами HP 832 Latex, чёрный, 1 л

4UV76A

Картридж с чернилами HP 832 Latex, голубой, 1 л

4UV77A

Картридж с чернилами HP 832 Latex, пурпурный, 1 л

4UV78A

Картридж с чернилами HP 832 Latex, жёлтый, 1 л

4UV79A

Картридж с чернилами HP 832 Latex, светло-голубой, 1 л

4UV80A

Картридж с чернилами HP 832 Latex, светло-пурпурный, 1 л

4UV81A

Картридж оптимизатора HP 832 Latex, 1 л

4UV82A

Картридж защитного покрытия HP 832 Latex, 1 л

4UU94A

Печатающая головка HP 836 Latex, оптимизатор

4UV95A

Печатающая головка HP 836 Latex, чёрный/голубой

4UV96A

Печатающая головка HP 836 Latex, пурпурный/жёлтый

4UV97A

Печатающая головка HP 836 Latex, светло-голубой/светло-пурпурный

4UV98A

Печатающая головка HP 836 Latex, защитное покрытие

4UV99A

HP 836 Latex картридж обслуживания - исходный код поставки

9T062A

HP 833 Latex картридж обслуживания - актуальная замена для серии HP Latex 630

9T064A

HP 833 Latex узел сбора отработанных чернил

HP заменила исходный картридж обслуживания 4UV99A на 9T062A и отдельно ввела 9T064A. Перед заказом проверяется версия прошивки и доступность актуальной поставки

Контроль качества после ремонта

Проверяем результат на согласованном файле и материале. Фиксируем качество печати и работу оборудования после ремонта.

Контрольный материалЭталонный файл, рабочий preset и повторяемый режим

01
Сопла и компенсация
Проверяем диагностический шаблон и устойчивость после серии проходов.
В протокол
02
Межпроходная равномерность
Исключаем полосы, швы, смещение каналов и дрейф плотности.
В протокол
03
Закрепление
Контролируем поверхность, деформацию и пригодность отпечатка к следующей операции.
В протокол
04
Цвет
Повторяем контрольную шкалу на согласованном профиле и материале.
В протокол
05
Длина полотна
Проверяем стабильность подачи и намотки на производственном прогоне.
В протокол
06
Белый контур
Для соответствующих моделей контролируем циркуляцию, укрывистость и регистрацию белого слоя.
В протокол
07
Стабильность рулона
Оцениваем печать после выхода системы на рабочий режим.
В протокол

Площадка и интеграция

Сервис начинается до двери: доступ, рабочая зона, питание, климат, сеть и смежные системы.

Проверенные характеристики модели

Продуктовый номер HP в каталоге

171S2A

Скорость печати

До 35 м²/ч; скорость зависит от материала и режима печати

Разрешение печати

Лучшее качество: до 1200 × 1200 dpi

Подключение

Гигабитный Ethernet

Подача и приём материала

рулонная подача, приёмная намотка, автоматический резак

Технология печати

Технология печати HP Latex

Тип чернил

Водные чернила HP Latex

Материальный поток

Проверяем хранение рулонов, акклиматизацию, загрузку и безопасное перемещение.

Вентиляция и тепло

Сверяем требования модели и отвод тепла в рабочем режиме.

Электропитание

Фиксируем линию, защиту, качество питания и точки подключения.

Климат

Сопоставляем температуру и влажность с требованиями оборудования и материала.

RIP и сеть

Учитываем сервер, лицензии, профили, резервные копии и доступ поддержки.

Постпечатный процесс

Проверяем требования ламинации, резки, каландрирования или другой следующей операции.

Отвод тепла

Проверяем среду и свободное пространство вокруг зон закрепления.

RIP или DFEСетьКонтроллерРулонная production печатьПриёмка

SLA вокруг производства

Не покопийный контракт. Сервис рассчитывается по риску простоя, нагрузке и фактической конфигурации.

До выездаПроверка задачи
Не работаетОстановка
Работает со сбоямиОграничения
Дефект отпечаткаКачество
Обработка заданияRIP и данные
Плановые работыРегламент

Класс инцидента

Разделяем остановку производства, деградацию качества и плановую сервисную задачу.

Маршрут эскалации

Согласуем удалённую первичную проверку, выезд, доступ к узлам и необходимость технической поддержки площадки.

Граница ответственности

Фиксируем конфигурацию линии, внешние системы, материалы заказчика и работы смежных подрядчиков.

Комплект обеспечения

Ресурсные узлы и материалы подбираются по серийному номеру, установленным опциям и региону поставки.

Критерий восстановления

Результат принимается по согласованному тесту, контрольному файлу и производственному материалу.

Протокол работ

В отчёте сохраняем исходный симптом, измерения, заменённые позиции, настройки и результат контрольного прогона.

Расчёт по конфигурации

Смета учитывает установленные опции, программный контур, материалы, доступ к узлам и критерий производственной приёмки.

Обслуживание действующего оборудования

Проверяем точную конфигурацию, регион поставки, доступность ресурсных узлов и требования действующей производственной линии.

Эксплуатацияконтрольный образец, регламент, запас деталей

Ремонтсерийный номер, комплектация, опции, журнал ошибок

Заменапроверка рабочего процесса, перенос профилей и заданий

Вопросы о сервисе

Почему для диагностики нужен материал заказчика?

Механика подачи, закрепление и цвет зависят от фактической партии, профиля и режима. Универсальный тест не заменяет производственную приёмку.

Как проверяется белый контур?

Только на моделях с белым каналом. Проверяем циркуляцию, состояние головок, регистрацию слоя и результат на рабочем материале.

Какие данные нужны до выезда?

Точная модель, серийный номер, код ошибки, фото панели и шильдика, журналы, тестовый отпечаток, материал и описание влияния на производство.

Применяется ли покопийное обслуживание?

Нет. Для этого класса оборудования сервис рассчитывается по конфигурации, нагрузке, материалам, ресурсным узлам и согласованному SLA.

Можно ли заранее заказать узлы для HP Latex 630 Printer?

Проверенные обозначения опубликованы на странице, но совместимость всё равно подтверждаем по серийному номеру, региону и установленным опциям.

Как фиксируется результат?

В протоколе указываем исходный симптом, выполненные проверки, изменения, использованные позиции и результат контрольного производственного прогона.

Заявка на диагностику или расчёт SLA

Опишите неисправность и её влияние на работу. Уточним конфигурацию и условия выезда.
