Диагностика в сервисном центре
2 500 ₽Проверка неисправности, основных функций и рабочих узлов.
Punch 700 / сервис RENZ

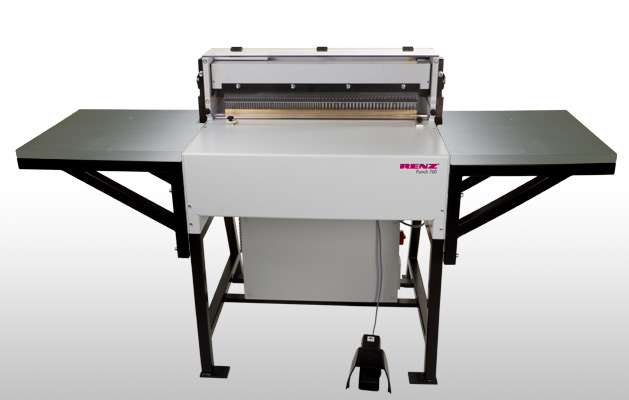

Ремонт и обслуживание RENZ Punch 700
Электрическая перфорация широких листов для книг, календарей и отрывных элементов. Проверяем привод, профессиональную матрицу, упоры и ручную горизонтальную подачу бумаги.
700 ммРабочая ширина
На полуУстановка
Гориз.Подача бумаги
Prof.Оснастка
Формат сервиса и тарифы
Сервис RENZ Punch 700
Электрическая перфорация широких листов для книг, календарей и отрывных элементов. Проверяем привод, профессиональную матрицу, упоры и ручную горизонтальную подачу бумаги.
Выезд по Москве
2 500 ₽Первичная диагностика на площадке заказчика.
Выезд по Московской области
2 500 ₽ + 60 ₽/кмРасстояние рассчитывается от МКАД.
Плановое обслуживание
от 4 500 ₽Состав регламентных работ зависит от модели, состояния и нагрузки.
Стоимость ремонта и деталей определяем после диагностики. До начала работ согласуем состав и бюджет.
Описать неисправностьПервичная диагностика
Что происходит?
Повторяем сбой на ваших материалах, проверяем комплектацию и находим причину неисправности. Затем согласуем ремонт.
- полнота рисунка
- кромка отверстий
- повторяемость
Сервисные операции
Работы после диагностики
Проверяем машину на ваших материалах и обычной рабочей нагрузке.
Привод перфорации
Проверяем ход и возврат механизма по рабочей ширине, посторонние звуки и повторяемость цикла.
Рабочая матрица
Проверяем крепление, пуансоны и работу двухчастной оснастки, если она установлена.
Управление циклом
Проверяем запуск от каждого органа управления и реакцию на ввод бумаги.
Подача широкого листа
Проверяем опору листа на столах, положение упоров и отсутствие перекоса при ручной загрузке.
Сбор отходов
Проверяем отвод бумажной высечки и большой контейнер отходов.
Проба на рабочем формате
Проверяем совпадение отверстий по ширине и отсутствие надрывов на согласованном образце материала.
Периодичность профилактики и состав работ определяем по модели, нагрузке и состоянию оборудования.
Ремонтируемые узлы
Проверяем оборудование по узлам
Определяем, какой узел вызывает сбой и что требуется для ремонта.
Напольный привод
Механизм рабочего хода и возврата.
Матрица Professional
Крепление, режущие элементы и эксцентрики.
Управление циклом
Управление запуском при ручной подаче.
Столы и упоры
Опора широкого листа и точность позиционирования.
QSA и составная оснастка
Отключаемые пуансоны и части матрицы по фактической комплектации.
Контейнер отходов
Сбор бумажной высечки и свободный проход отходов.
Номера деталей, ревизию и доступность подтверждаем по модели, артикулу и серийному номеру.
Расходные материалы, узлы и опции
Материалы и детали для вашей модели
Подбираем материалы под задачу, а детали и оснастку под установленное исполнение машины.
Рабочие материалы
- материал и формат по задаче
- допустимая толщина стопы по конфигурации
- контрольные образцы заказчика
Инструмент и детали
- перфорационная оснастка
- элементы привода
- направляющие и упоры
Опции
- дополнительная оснастка
- направляющие и столы
- элементы автоматизации по исполнению
Тип матрицы, рисунок перфорации, рабочую ширину и совместимость оснастки подтверждаем по модели и серийному номеру.Приложить образец
Сервис для бизнеса
Выезд, договор и подмена
Учитываем состояние и нагрузку каждой машины. Согласуем профилактику и порядок обращения при поломке.
Аудит парка
Составляем перечень моделей, серийных номеров, конфигураций и мест установки.
Регламент
Планируем профилактику с учётом нагрузки и состояния аппаратов.
Выездной сервис
Согласуем адрес, время визита и контактного сотрудника.
История ремонта и запас деталей
Ведём историю ремонтов и согласуем запас деталей, от которых зависит работа оборудования.
Оборудование в аренду. Возможность аренды на время ремонта или под отдельный проект уточним по задаче. Модель, наличие и условия согласуем отдельно.
Обсудить сервисЗамена и модернизация. Подбираем замену по рисунку перфорации, рабочей ширине, материалу и требуемой производительности.
Технический паспорт
Характеристики и обслуживание
Параметры помогут сверить исполнение аппарата. Для подбора деталей нужны артикул и серийный номер.
Идентификация
- Производитель
- RENZ
- Модель
- Punch 700
- Серия
- Punch 700
- Класс
- Напольный перфоратор широкого формата
Формат и оснастка
- Максимальная ширина перфорации
- 700 мм
- Минимальная ширина
- 60 мм с педалью; 105 мм с микровыключателем
- Длина неперфорируемой стороны
- 70–1 000 мм
- Толщина перфорации
- До 4,2 мм; зависит от матрицы, показатели для бумаги 80 г/м²
- Рисунок отверстий
- Металлическая пружина 3:1 и 2:1, календари, спираль и пластиковая гребёнка; по установленной матрице; отрывная перфорация — отдельной матрицей
- Оснастка
- Матрицы Professional; QSA — опция, регулировка отступа в таблице модели не предусмотрена
Рабочий цикл
- Подача и запуск
- Горизонтальная ручная подача; микровыключатель или ножная педаль
- Механические циклы
- До 2 400 циклов/ч
- Производительность перфорации
- До 46 000 листов/ч; бумага 80 г/м². Зависит от материала, комплектации, условий работы и оператора
- Единицы производительности
- Механические циклы не равны числу листов или готовых переплетённых изделий
- Составные матрицы
- Возможны двухчастные матрицы для разных задач; состав проверяем на конкретной машине
Габариты и подключение
- Габариты машины, Д × Ш × В
- 1 950 × 770 × 1 140 мм
- Масса машины
- 325 кг без матрицы
- Потребляемая мощность
- 3,5 кВт
- Электропитание
- Трёхфазное; исполнение 400/230 В, 50 Гц либо 200/115 В, 60 Гц
- Исполнение питания
- Напряжение и частоту сверяем по шильдику перед подключением; существуют разные исполнения
Частые вопросы
Коротко о сервисе Punch 700
Фотографии шильдика и результата, а при необходимости короткое видео работы, ускорят первичную оценку.
Задать свой вопрос1. Вы ремонтируете RENZ Punch 700?
Да, принимаем RENZ Punch 700 на диагностику. После осмотра определим, какие работы и детали нужны.
2. Что сообщить перед обращением?
Модель, серийный номер, описание симптома, используемый материал и фотографии результата. Для производственной машины полезно приложить короткое видео цикла.
3. Можно ли вызвать инженера?
Да. Выездной формат согласуем по адресу, типу оборудования и возможности безопасно провести диагностику на площадке.
4. Есть ли запасные части?
Наличие и совместимость деталей уточняем по модели, исполнению и серийному номеру перед заказом.
5. Предоставляете ли вы оборудование на время ремонта?
Возможность временной замены или аренды уточним по виду работ, формату и нагрузке. Модель, наличие и условия согласуем отдельно.
6. Когда станет известна стоимость ремонта?
После диагностики. До начала платных работ согласуем работы, детали и стоимость.
